Portique de levage pliable en aluminium

PORTAGANTRY RAPIDE


portique de levage-porta-gantry-rapide.jfif

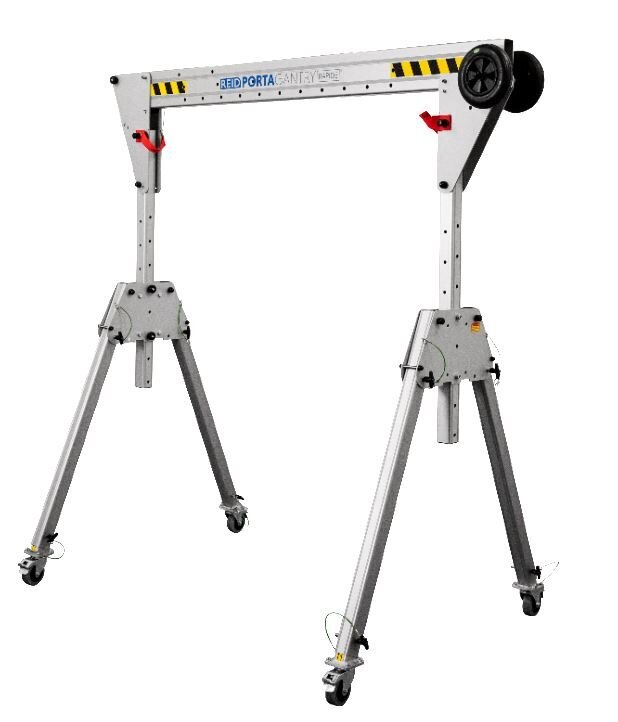

portique de levage-mobile-porta-gantry-rapide.jfif
portique de levage-leger-porta-gantry-rapide.jfif



Notre concept PORTAGANTRY RAPIDE est unique et innovant. C’est une gamme de portiques en aluminium pliables et réglables en hauteur, conçus pour un déploiement rapide. La gamme offre des capacités de levage jusqu’à 1000 kg.

Ce système peut être plié et déplié par une seule personne en une minute sans aucun outil. Le PORTAGANTRY RAPIDE est la solution parfaite pour les applications en espaces confinés grâce à ses caractéristiques uniques et sa capacité à lever du matériel et du personnel.

Portique de levage pliable PORTAGANTRY RAPIDE

Caractéristiques principales

  • Certifié EN795 :2012 pour la sécurité de la personne

  • Certifié ATEX

  • Adapté pour le levage de marchandises et de personnel ;

    • CMU marchandises jusqu'à 1000kg

    • CMU personnel jusqu'à 500kg

  • Jusqu'à 3 personnes assujetties pour les applications de protection contre les chutes

  • Roue intégrée pour faciliter le transport en position repliée

  • Disponible en 3 tailles réglables en hauteur (jusqu'à 2,9 m à l’anneau de levage)

  • Possibilité d'adapter des poutres jusqu'à 4 mètres de longueur

  • Anodisé pour une résistance accrue à la corrosion

  • Le design et les sections sur mesure réduisent le poids, pour une portabilité accrue

Portique de levage aluminium PORTAGANTRY RAPIDE - Vidéo d’assemblage rapide



Options

Nous proposons un ensemble d’options associés à notre gamme de portiques.

Caractéristiques et performances

Voir les informations du produit

Demander un devis particulier




Guide de configuration



Le PORTAGANTRY RAPIDE est disponible en différentes configurations et peut être personnalisé en fonction des besoins spécifiques (selon la CMU nominale).

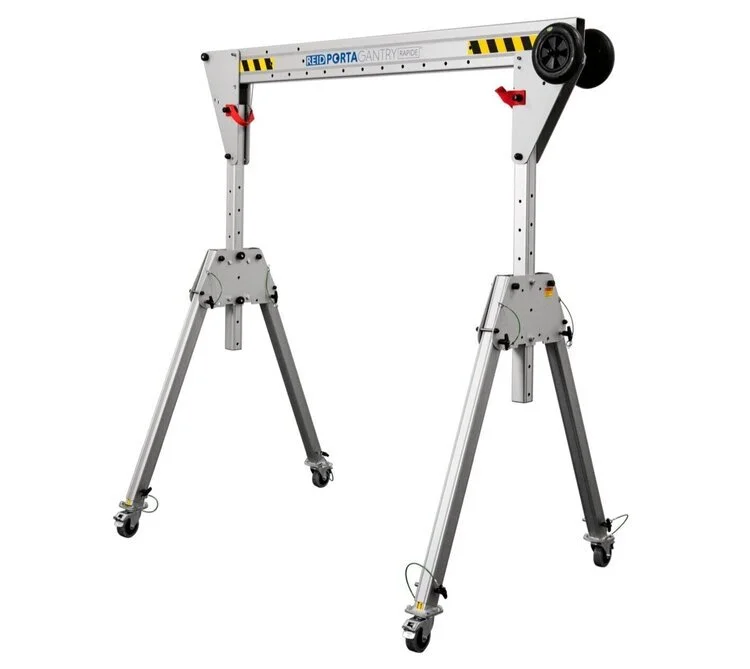

Portique de levage aluminium PORTAGANTRY RAPIDE

  CMU 250 - 500 kg

  • Certifié EN795 :2012 et répond aux exigences de l’IRATA ICOP

  • Testé selon PD CEN TS16415:2013 pour les applications avec plusieurs opérateurs

  • Certifié ATEX [Zone 2 en standard, Zone 1 en option]

  • Capacité antichute – jusqu’à 3 utilisateurs

  • Capacité levage de personnel jusqu’à 250kg, et merchandise jusqu’à 500kg

  • Options Chariot à flasque ouvrante et supports de poulie pour attacher les dispositifs antichute

  • Une gamme de supports de treuil est disponible pour fixation sur le trapèze ou sur le montant.

  • Accessoires disponibles pour la descente et le sauvetage au moyen d’un treuil.

·        Réglage facile de la hauteur



Dimensions et capacités

Code Produit Description Poids [kg] Hauteur mini à l’anneau [mm]) Hauteur maxi à l’anneau [mm] Capacité antichute [utilisateur] Capacité marchandises [kg])
PGRS20 PORTA-GANTRY RAPIDE Taille S avec poutre de 2m 33 1445 2045 3 500
PGRS23 PORTA-GANTRY RAPIDE Taille S avec poutre de 2,3m 35 1445 2045 2 400
PGRS40 PORTA-GANTRY RAPIDE Taille S avec poutre de 4m 40 1445 2045 1 250
PGRM20 PORTA-GANTRY RAPIDE Taille M avec poutre de 2m 35 1449 2149 2 400
PGRM23 PORTA-GANTRY RAPIDE Taille M avec poutre de 2,3m 36 1449 2149 2 400
PGRM40 PORTA-GANTRY RAPIDE Taille M avec poutre de 4m 41 1449 2149 1 250
PGRT20 PORTA-GANTRY RAPIDE Taille T avec poutre de 2m 39 1923 2923 1 250
PGRT23 PORTA-GANTRY RAPIDE Taille T avec poutre de 2,3m 40 1923 2923 1 250
PGRT40 PORTA-GANTRY RAPIDE Taille T avec poutre de 4m 45 1923 2923 1 250

Portique pliable mobile 1 Tonne

Portique de levage aluminium PORTAGANTRY RAPIDE

  CMU 1 000 kg

  • Certifié EN795 :2012 et répond aux exigences de l’IRATA ICOP

  • Testé selon PD CEN TS16415:2013 pour les applications avec plusieurs opérateurs

  • Certifié ATEX [Zone 2 en standard, Zone 1 en option]

  • Capacité antichute – jusqu’à 3 utilisateurs

  • Capacité levage de personnel jusqu’à 500kg, et merchandise jusqu’à 1000kg

  • Options Chariot à flasque ouvrante et supports de poulie pour attacher les dispositifs antichute

  • Une gamme de supports de treuil est disponible pour fixation sur le trapèze ou sur le montant.

  • Accessoires disponibles pour la descente et le sauvetage au moyen d’un treuil.

·        Réglage facile de la hauteur



Dimensions et capacités

Code Produit Description Poids [kg] Hauteur mini à l’anneau [mm]) Hauteur maxi à l’anneau [mm] Capacité antichute [utilisateur] Capacité marchandises [kg])
PGR1TS20 PORTA-GANTRY RAPIDE Taille S avec poutre de 2m 45 1425 1925 3 1000
PGR1TS30 PORTA-GANTRY RAPIDE Taille S avec poutre de 3m 53 1425 1925 3 1000
PGR1TS40 PORTA-GANTRY RAPIDE Taille S avec poutre de 4m 58 1425 1925 3 1000
PGR1TM20 PORTA-GANTRY RAPIDE Taille M avec poutre de 2m 49 1735 2435 3 1000
PGR1TM30 PORTA-GANTRY RAPIDE Taille M avec poutre de 3m 54 1735 2435 3 1000
PGR1TM40 PORTA-GANTRY RAPIDE Taille M avec poutre de 4m 59 1735 2435 3 1000
PGR1TT20 PORTA-GANTRY RAPIDE Taille T avec poutre de 2m 53 1975 2875 3 1000
PGR1TT30 PORTA-GANTRY RAPIDE Taille T avec poutre de 3m 58 1975 2875 3 1000
PGR1TT40 PORTA-GANTRY RAPIDE Taille T avec poutre de 4m 62 1975 2875 3 1000

Solution PORTAGANTRY RAPIDE + Palan électrique à chaîne sur batterie




Cette solution combine notre portique de levage mobile à déploiement rapide et le palan électrique à chaîne sur batterie BATTERYSTAR, permettant des opérations de levage jusqu’à 1 tonne, sans branchement électrique. Conçue pour répondre à vos exigences de mobilité, avec des fonctionnalités optimisées : rapidité d’installation, levage motorisé et ergonomie.

Simplifiez vos opérations, même sans source d’alimentation électrique.

Caractéristiques clés :

  • Jusqu'à 1 000 kg

  • Montage rapide par 1 personne

  • poids du portique : 52-69 kg

  • Poids du palan : 19,8 kg

  • Commande à distance sans fil

  • Batterie de 12 Ah

  • Ergonomique, économique et ultra-mobile.
